Maschinentausch unter besonderen statischen Bedingungen

Schnelle Ausbringung und Einbringung: Wenn Produktionsunternehmen alte gegen neue Maschinen zügig tauschen möchten, dann ist das eine Aufgabe für SCHOLPP. Das SCHOLPP Team setzte diesen Auftrag bei Maschinenbauer Rieter Components in Hammelburg um. Beim weltweit führenden Anbieter von Textilmaschinenkomponenten wurde eine alte Industriewaschmaschine zur Metallentfettung demontiert und eine neue installiert. Alle Arbeiten führte SCHOLPP bei besonderen statischen Bedingungen im 1. Obergeschoss aus. Währenddessen lief die Produktion im Werk problemlos weiter.

Baustellenbegehung: Schwierige statische Rahmenbedingungen

Die SCHOLPP-Projektleitung schaute sich vor Ort die räumlichen Rahmenbedingungen für den Maschinentausch an. Zunächst wollte Temco viele Aufgaben selbst erledigen. Aber als bei der Begehung vor Ort klar wurde, wie schwierig die statischen Bedingungen im und vor dem Gebäude sind, übergab Temco das Projekt komplett in SCHOLPP-Hände.

Die neue Maschine brachte sechs Tonnen auf die Waage bei Abmaßen von 4,2 x 2,2 x 2,6 Metern. Um die Maschinen im Produktionsgebäude vom Standplatz weg zur Fassadenöffnung bzw. umgekehrt von der Öffnung zum Platz bewegen zu können, wurden Schwerlastrollen benötigt. Dabei entstehen hohe Punktlasten unter den Rollen. Der Boden im 1. Obergeschoss bot jedoch dafür keine ausreichenden Deckenlasten. Selbiges Problem stellte sich vor dem Gebäude bei der Anfahrfläche für einen Mobilkran, die unterkellert war.

Statische Planung und Bereitstellung von Lastverteilungsmaterial

Ein externer Statiker wurde beauftragt, eine tragfähige Lösung für die Lastverteilung im und vorm Gebäude zu berechnen. SCHOLPP stellte das passende Equipment zur Verfügung, um die Decke zwischen Erd- und Obergeschoss sowie den Fahrweg des Mobilkrans auf dem Werksgelände zu entlasten: Lastverteilerplatten und Schwerlaststützen. Als die Baustelle vom SCHOLPP-Team innerhalb eines halben Tages entsprechend der statischen Lösung eingerichtet worden war, erfolgte am nächsten Tag sogleich die Ausbringung der alten Industriewaschmaschine.

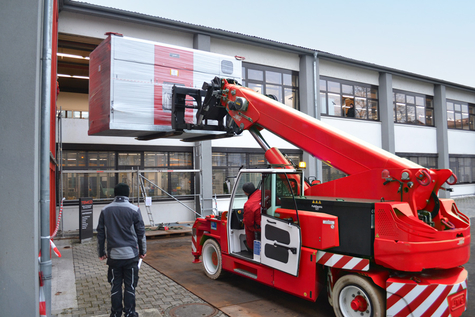

Sorgsam und exakt: Mobilkranfahrer hebt Maschine mit ruhiger Hand

Die Fassade war vorab in einem Fensterbereich baulich komplett für Aus- und Einbringung mit dem Mobilkran geöffnet worden. Hier standen nur wenige Zentimeter Spielraum zur Verfügung, sodass der Mobilkranfahrer sehr präzise durch die Fensteröffnung steuern musste. Die Anlieferung der neuen Maschine erfolgte durch den Hersteller. Innerhalb eines Tages brachte sie das SCHOLPP-Team ins Gebäude.
